行程開關其實是一種在現代生活中比較多見的開關，比如洗衣機的甩干機就是采用的行程開關。當甩干機轉動的時候我們打開甩干機的蓋子甩干機就會停止轉動，可以很好保護我們，避免危險的出現。本文將介紹一下行程開關的那些事，希望你可以了解一下。

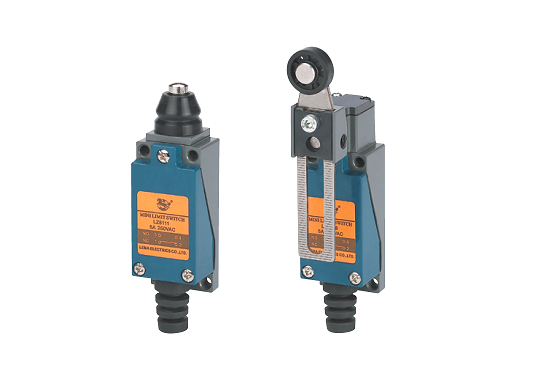

行程開關又稱位置開關或限位開關。它的動作過程和作用與按鈕相同，其特點是不靠手按，而是利用生產機械某些運動部件碰撞，使其觸頭動作并發出控制指令。同時它又將機械位移轉變?yōu)殡娦盘柸デ袚Q電路，實現對機械運動部件的運動方向、行程大小的控制及限位保護。
1．分類
行程開關的種類很多，按其控制方式可分為機械式和電子式；按其結構可分為直動式（按鈕式）、轉動式（滾輪式）和微動式；按其復位方式可分為自動復位和非自動復位；按其觸頭性質可分為有觸頭式和無觸頭式等。
2．結構
(1)機械式行程開關
機械式行程開關的型號有多種，它所具有的觸頭對數也有多有少，但其基本結構大致相同，區別僅在于使行程開關動作的傳動裝置有所不同。其結構主要分為三部分：操作機構、觸頭系統和外殼。
(2)電子式行程開關
電子式行程開關是由電子電路與其他元件組成的感測頭和觸頭系統而組成。與機械式行程開關的最大區別是無觸頭，由此得名為無觸頭行程開關，又稱接近開關。
3．選用
行程開關主要根據機械運動和位置對其觸頭數目和要求來選擇：當機械運動部件即撞塊的運動較快時，可選用直動式（按鈕式）行程開關；當機械運動部件即撞塊的運動較慢時，可選用轉動式（滾輪式）行程開關；當機械運動部件的動作極限行程和動作壓力均很小時，或在一些小型機構中，可選用微動式行程開關；當要求精確控制機械運動部件的運動和位置時，可選用電子式無觸頭行程開關。
